2006-1

Incoherent Buckling of CuO2 Plane in La-Based High-TC Cuprates

ランタン系高温超伝導体におけるインコヒーレント局所構造

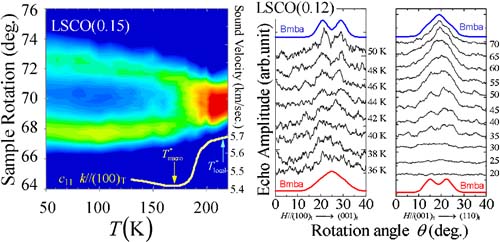

By utilizing NMR technique and high-quality single crystals of La_2-xSr_xCuO₄, we have successfully observed the change in the direction of the principal axis of the crystal field tensor at the Cu site at low temperatures, indicating the evolution of the incoherent local structure, which cannot be seen by scattering techniques. The figure (right) shows the change in the NMR peak splitting pattern with lowering temperature indicating the emergence of the local structure corresponding to the space group P4₂/ncm, which stabilizes the dynamically fluctuating stripe by pinning effect and suppress the superconductivity at around x=1/8. The figure (left) shows the appearance incoherent structure of Bmba in the vicinity of the critical temperature of the macroscopic structural phase transition from I4/mmm to Bmba.

Fac. of Sci. and Tech., Sophia University: T. Goto, A. Oosawa
RIKEN: T. Suzuki
IMR, Tohoku University: T. Sasaki, N. Kobayashi, M. Fujita, K. Yamada
Fac. of Tech., Tohoku University: T. Adachi, Y. Koike

Reference: J. Tonishi, M. Ueda, T. Suzuki, A. Oosawa, T. Goto, T. Adachi, Y. Koike,M. Fujita and K. Yamada,
J. Phys: Conf. Series 51, 275–278 (2006).

ランタン系高温超伝導体単結晶を強磁場中で高精度に回転させながらNMRスペクトルを測定することでCuO2面のバクリングパターンをNMRによって直接観測することに成功した．特に今回，これまでx=0.12において超伝導の弱い抑制が報告されながら，P42/ncm相の構造相転移が見つかっていなかったLa2−xSrxCuO4において，散乱実験で見えないようなインコヒーレントなP42/ncm構造が低温で現れることが明らかになった．

上智大学理工学部：後藤貴行，大沢明
理化学研究所：鈴木栄男
東北大学金属材料研究所：佐々木孝彦，小林典男，藤田全基，山田和芳
東北大学工学研究科：足立　匡，小池洋二
