Development of 18 T Helium-Free Superconducting Magnet
18 Tヘリウムフリー超伝導マグネットの開発

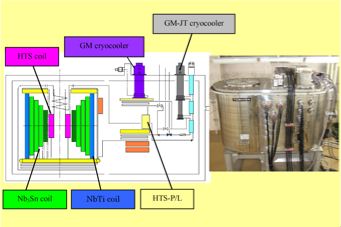

We designed and fabricated an 18T Helium-free superconducting magnet with 52mm room temperature bore. The magnet is optimized to produce high field of 18T, and so it consists of a NbTi outer coil, three Nb3Sn coils with Cu/NbTi reinforced conductor, a Nb3Sn coil with high critical current conductor and a Bi2223 insert coil using two types of cryocoolers. The magnet is successfully excited up to 18.1T, which is highest magnetic field, by Helium-free superconducting magnet in the world.

Toshiba: S. Hanai, M. Kyoto, T. Kurusu, K. Tasaki, M. Takahashi
IMR, Tohoku University: K. Watanabe, S. Awaji, G. Nishijima

Reference: T. Kurusu, M. Ono, S. Hanai, M. Kyoto, H. Takigami, H. Takano,K. Watanabe, S. Awaji, K. Koyama, and G. Nishijima, "A Cryocooler-Cooled 19 T Superconducting Magnet with 52 mm Room Temperature Bore", IEEE Trans. Appl. Superconduct., Vol. 14, No.2 pp.393, June 2004.

52mmの常温ボアを持つ18Tヘリウムフリー超伝導マグネットの設計・製作をした。本マグネットは，18Tの高磁界を出すために最適化設計されており，1個の外層NbTiコイル，Cu/NbTi強化Nb3Sn導体を使用した3個のNb3Snコイル，高臨界電流密度特性を持った1個のNb3Snコイルと1個の高温超伝導コイルで構成されており，2種の冷凍機で冷却している。これまでにヘリウムフリー超伝導マグネットによる磁場としては世界最高の18.1Tまでの磁界発生に成功した。

東芝：花井　哲，京藤　誠，来栖　努，田崎賢司，高橋政彦
東北大学金属材料研究所：渡辺和雄，淡路　智，西島　元
